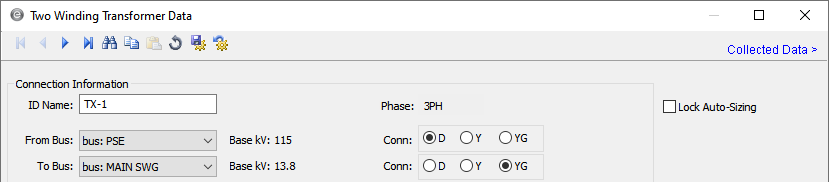

图13-1：1连接信息(ANSI)

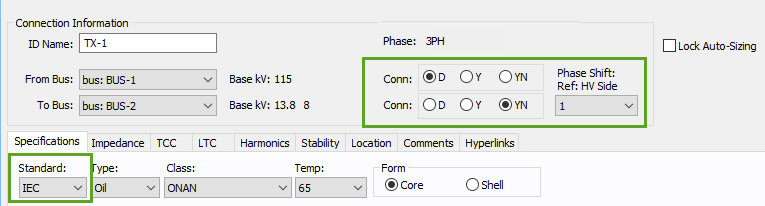

图13-2：2连接信息(IEC)

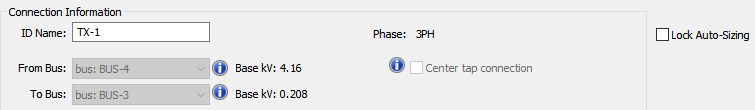

图13-3：3连接信息(单相)
| 选项 | 描述 |
|---|---|
|
唯一地标识设备元件。该程序会自动分配一个名称，但如果需要的话你可以改变它。名称最长可达30个字符。&!%^\,?等特殊字符不能在名称中使用。 对于双绕组变压器，该程序自动分配的名称为TX-1，TX-2，TX-3中，依此类推。 |
|
|
起始母线 |
从该变压器连接母线，它必须已经存在在单线图上。确保从母线有大致相同的基准电压为变压器的从额定电压kV。始端母线的基值电压kV就显示在母线名称旁边作为参考。 基础电压kV显示电流携带导体之间的最高电压。对于三相或线对线连接的单相设备，基础电压kV为线对线(LL)电压。对于线对中性(LN)连接的单相设备，基础电压kV为线对中性电压。 |
|
终端母线 |
变压器连接到的母线，必须在单线图已经存在。确保到母线有大致相同的基准电压为变压器的到额定电压kV。始端母线基准电压在母线名称旁边显示，供您参考。 基础电压kV显示电流携带导体之间的最高电压。对于三相或线对线连接的单相设备，基础电压kV为线对线(LL)电压。对于线对中性(LN)连接的单相设备，基础电压kV为线对中性电压。 |
|
相 |
本项目的相类型:
|
|
连接 |
变压器绕组连接类型:
如果 YG或者 YN被选择，接地阻抗可以在接地部分中的阻抗选项卡中输入。 默认设置为ANSI的D - YG，而IEC D - YN的相变11。 这些选项不适用于单相连接。 |
|
中心抽头连接 |
对于单相，选择此复选框以指示使用了中心抽头(中性)。 选择此选项后，二次侧配电系统或服务类型为1PH-3W。(参见1 ph-3w系统 更多信息。)母线或面板连接到二次侧也必须是1PH-3W服务。 注释: 在负荷计算中，L1和L2导体的负荷分别在1PH中心抽头变压器的二次侧以下进行。在一次侧，由于它是一个1PH-2W的系统，负载是基于kVA进行累加的。 |
|
锁定自动调整大小 |
若选中此复选框，则此元件不能使用SmartPDC™（自动设计功能）自动调整大小。 |
|
相移:参照高压侧 |
对于IEC转换器，您可以指定时钟上的符号相关的相移。从1、3、5、7、9或11中选择。高电压侧作为参考面。 只有当变压器的 标准设置为IEC，系统选项中的短路计算方法设置为IEC - 60909时，此选项才可用。 |
|
(信息图标) |
蓝色的信息图标表示必须断开该项才能更改值。参见 信息图标了解更多信息。 |
