双绕组变压器- LTC(负载分接开关)标签

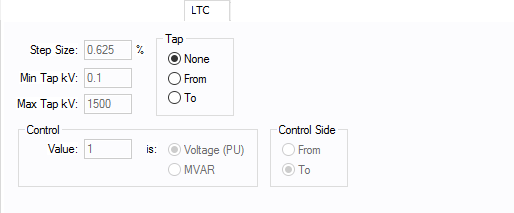

显示双绕组变压器数据对话框的LTC（负载分接开关）选项卡。

图13-1：1LTC选项卡

选项描述
选项 描述

分接头

有载分接开关（LTC）的位置可以通过选择从或者至被放置在变压器的任一侧。如果变压器不具有LTC，为标准固定分接头选择无。固定非标称分接头可以在主对话框的分接头电压字段输入。

步长

默认值是0.625，但你可以在这里和潮流双绕组变压器临时对话框自己键入步长。

最小分接头电压

最小分接头电压用于确定潮流分析期间分接头调整的下限。此值应为变压器上最小的分接头以获得有意义的结果。0.1千伏的默认是不现实的，并且如果使用的是LTC应改为实际值。

最大分接头电压

最大分接头电压用于确定潮流分析期间分接头调整的上限。此值应为变压器最高分接头,以得到有意义的结果。1500千伏的默认是不现实的，如果使用的是LTC则应改为实际值。

控制值

:控制值由控制类型字段决定。

  • 电压：控制值应按照标幺值电压输入。一个典型的范围是.975-1.01标幺值，以1.0标幺值为起点。
  • MVAR：这个值应该在实际MVAR输入，而不是每单位调整。要确定对于给定的变压器尺寸MVAR范围是否合适，不使用LTC来确定MVAR潮流然后乘以.975-1.01作为近似的起始点。LTC控相比于发电机控制，强度和范围都极其受限。

控制类型

确定LTC模式是如何使用的。

  • 电压：该LTC试图控制母线的电压对LTC的另一边。例如，如果LTC被选择始端侧果LTC被选择，则电压将在终端侧被控制。
  • MVAR：LTC试图通过变压器控制MVAR潮流为一给定值。

控制端

LTC可以控制在变压器两侧的电压或MVAR，无论抽头位于哪一方。
