两绕组变压器-规格选项卡

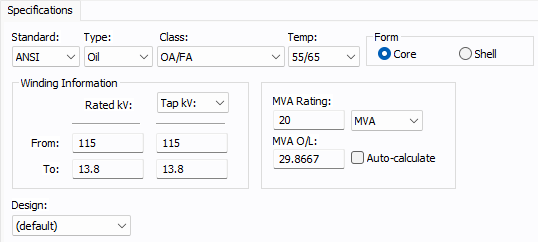

显示双绕组变压器数据对话框的规格选项卡。

图13-1：1产品规格标签

选项描述
选项 描述

标准

选择ANSI或IEC。

类型

变压器（油，气，干，硅或蒸发）的类型。

方式

​​变压器使用的冷却方式。气冷，水冷和油冷的各种组合都是可用的。此字段用于确定变压器的制冷额定值。

温度

变压器温度上升额定值（摄氏度）。

表格

 变压器的芯或壳的样式均可以选择。如果 核心被选择,这个Z0% 值是在阻抗表中设置为 Z%的0.85.如果 外壳 被选择, Z0% 等于 Z%.
绕组信息

电压kV

绕组的额定电压（kV）。额定电压可以与基准电压或分接头电压不同。EasyPower自动调整模型，以适应不同的分接头，转弯比例和基于你选择。

分接头电压/ TAP％

绕组分接头电压。你还可以指定分接头电压（标幺值）。如果实际的分接头电压位置，则输入额定电压值。如果需要的话，负荷分接头变换器控制可以用于确定分接头的最终设置。EasyPower自动调整模型，以适应不同的分接头，转弯比例和基于你选择。

额定功率（MVA或kVA）

自冷式等级变压器。用于选择单位MVA或kVA。

MVA 或 kVA O/L

变压器的制冷额定值。若没有这些数据，选中自动计算复选框，根据您输入的类型、等级和温度值估算制冷额定值。

设计

电力系统可靠性模块在映射变压器数据时使用此选项。选项​​有：

  • (默认值):这表示变压器是标准的双绕组变压器。
  • 隔离:隔离变压器将电力从交流电源传输到设备或设备，同时将供电设备与电源隔离，通常是出于安全考虑。
  • 自耦: 自耦变压器是一种只有一个绕组的变压器。

参见 可靠性了解更多信息。
