Neste exemplo, nós criamos um inversor com link CC com um banco de baterias, também conhecido como uma UPS.
Para visualizar o exemplo e realizar cada estudo, abra o o arquivo exemplo CC Link Inverter with Battery Bank.dez localizado no seu diretório Exemplos .

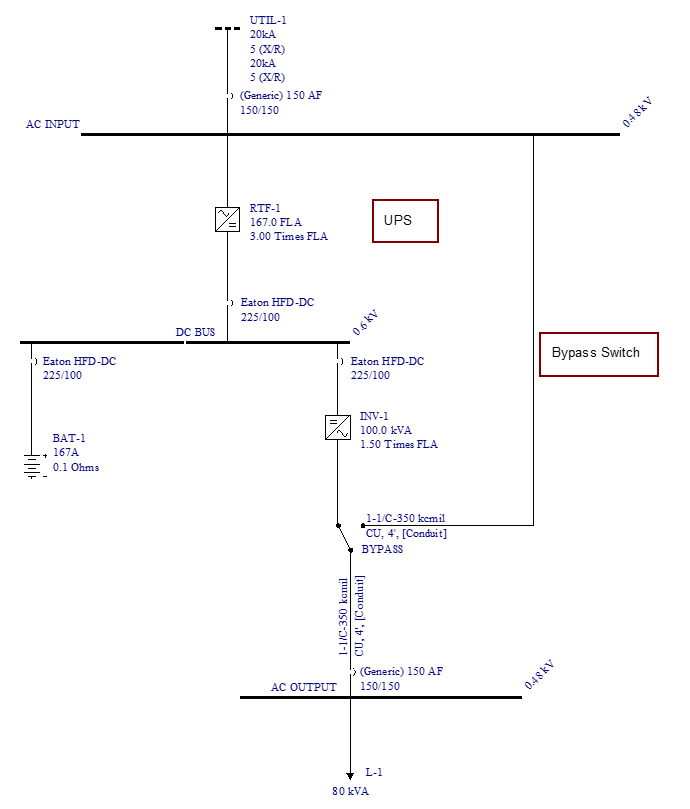

Figura 1: Exemplo de Inversor com Link CC com Banco de Bateria (UPS)
Realizar as seguintes tarefas:
- Selecione
Curto-Circuito para abrir o módulo de curto-circuito. - Clique em
Momentâneo. - Dê duplo-clique na BUS CC para realizar os cálculos de falta nesta barra. Observe que as contribuições de corrente de falta do retificador e da bateria.
- Ainda no módulo de curto-circuito, clique em
Aplicar Falta na(s) Barra(s) - Clique em
Opções de C.C., e a seguir selecione a guia Risco de Arc eléctrico. Observe as opções circuladas abaixo. - Feche a caixa de diálogo Opções de Curto-Circuito, e a seguir clique em
Arco eléctrico para visualizar os resultados do estudo de Arco Elétrico. - Pressione F8 para arranjar as janelas para o Arco Elétrico.
- No unifilar, dê duplo-clique no símbolo do Bypass da ATS. A conexão muda para o modo bypass. Isto é típico durante um curto-circuito. Os resultados do risco de arco elétrico mudam a barra de SAÍDA AC.

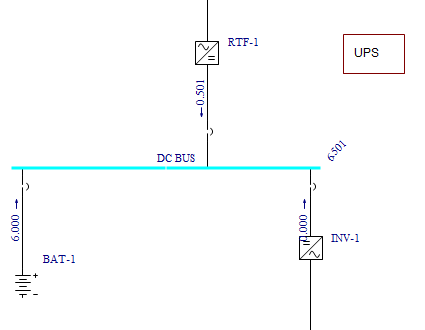

Figura 2: Resultados da Falta na Barra CC

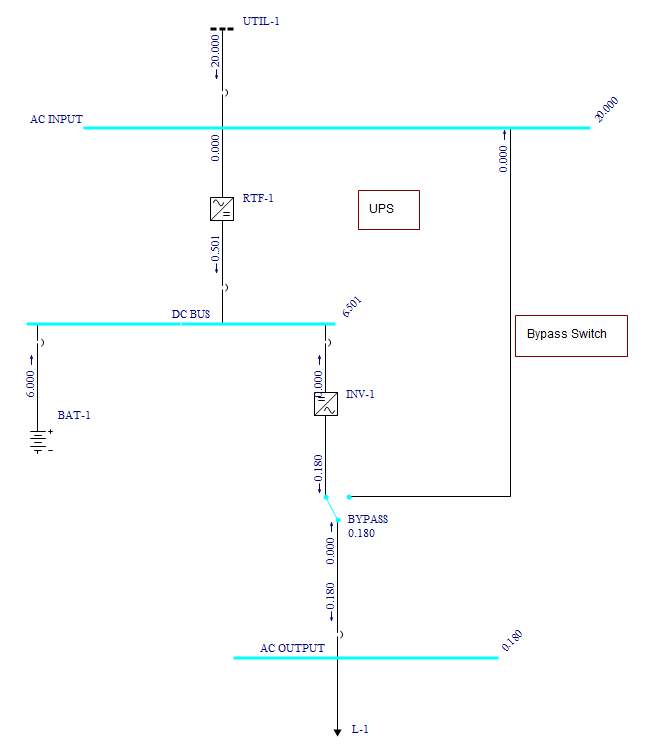

Figura 3: Resultados das Barras em Falta

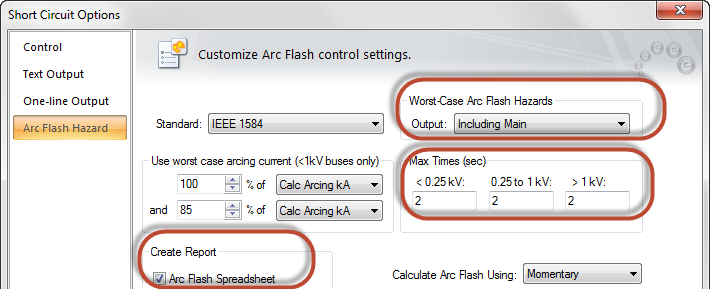

Figura 4: Opções de Curto-Circuito - Opções Guia Risco de Arco Elétrico

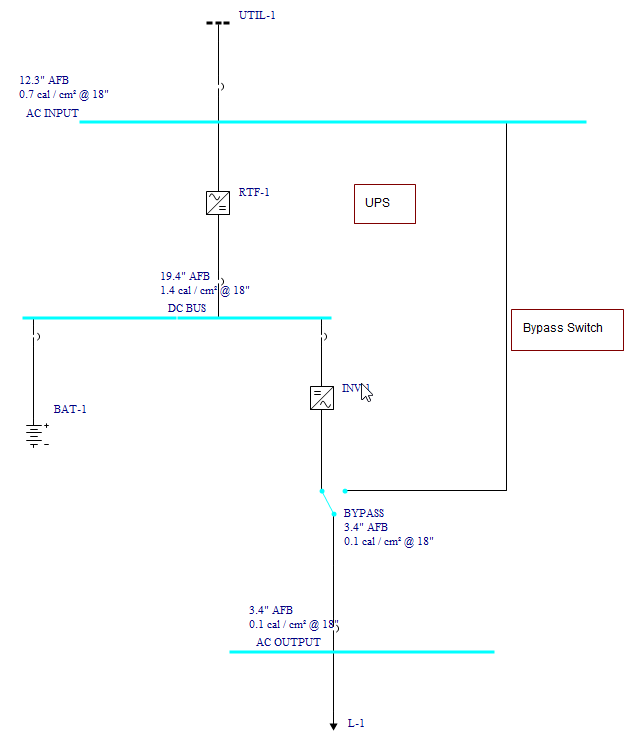

Figura 5: Resultados da Arco Eléctrico no Unifilar

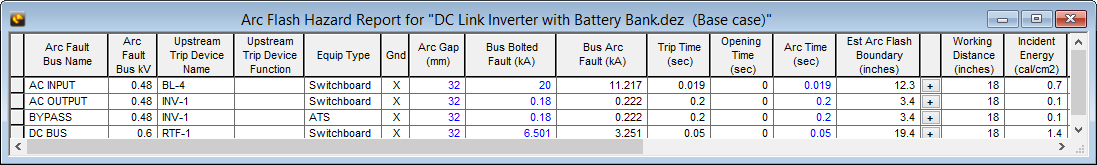

Figura 6: Relatório do Risco de Arco Elétrico para o Exemplo do Inversor com Link CC

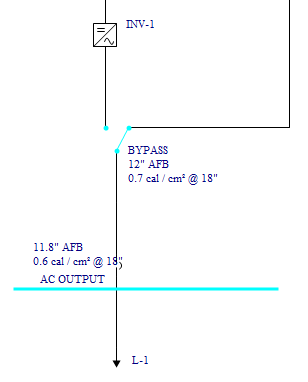

Figura 7: Resultados do Estudo de Arco Eléctrico para Correntes de Falta Supridas pelo Bypass.
