Pestaña de Cortocircuito - Interruptor-automático AT

Figura 1: Pestaña de Cortocircuito (ANSI)

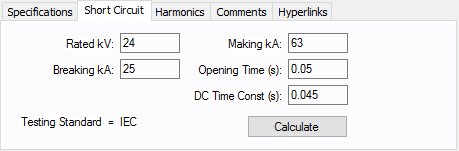

Figura 2: Pestaña de Cortocircuito (IEC)

Descripciones de Opción

ANSI

Opción Descripción

Máximo kV

Tensión máxima de diseño del Interruptor-automático y el límite superior para la operación.

Valor nominal kA @ kV Máximo

Capacidad nominal de interrupción en kA del Interruptor-automático a la tensión máxima del Interruptor-automático.

Interrumpiendo (kA)

Capacidad nominal de interrupción del Interruptor-automático.

Cierre & Asegura (kA)

Capacidad nominal de cierre y asegura (kA) del interruptor automático.

K-factor

Relación de la tensión nominal máxima al límite inferior del rango de tensión de funcionamiento en la que las capacidades de interrupción simétricas y asimétricas requeridas varían en proporción inversa a la tensión de funcionamiento.

Ciclos

Tiempo de interrupción del Interruptor-automático en ciclos.

IEC

Valor nominal kV

La tensión nominal es igual a la tensión máxima del sistema para que está diseñado el equipo.

kA de Corte

La corriente de corte es la corriente más alta de cortocircuito que el interruptor-automático es capaz de cortar.

kA de Cierre

La corriente de cierre es la corriente más alta de pico que el interruptor-automático es capaz de cerrar. Es 2,5 veces (50 Hz) o 2,6 veces (60 Hz) del valor de la corriente de corte de cortocircuito nominal.

Tiempos de Apertura (seg.)

Tiempo de apertura de un interruptor-automático definido de acuerdo con el método de disparo como se indica a continuación y con cualquier dispositivo de retardo de tiempo que forma parte integral del interruptor-automático ajustado a su ajuste mínimo:

  • Para un interruptor-automático disparado por cualquier forma de potencia auxiliar, el tiempo de apertura es el intervalo de tiempo entre el momento de activación de apertura, con el interruptor-automático en la posición cerrada y el instante en que los contactos de arco se han separado para los polos.
  • Para un interruptor-automático de auto-disparo, el tiempo de apertura es el intervalo de tiempo entre el instante en el que el interruptor-automático está en posición cerrada, la corriente en el circuito principal alcanza el valor de disparo por sobrecorriente y el instante cuando los contactos de arco se han separado para todos los polos.

Tiempo de Constante CC (s)

El componente de CC de un cortocircuito decae exponencialmente con una constante de tiempo en segundos que depende de la frecuencia y la relación X/R.

Ambos

Norma de Prueba

Los datos en la biblioteca para el Interruptor-automático son aplicables para la norma de prueba especificado. Las siguientes normas de prueba se definen:

    • ANSI-TOTAL: Las capacidades nominales de cierre & asegura de interrupción y momentánea ambas están en kA asimétricas (rms kA total). Los interruptores-automáticos antes de 1964 utilizan esta norma de prueba.
    • ANSI-SYM: La capacidad de interrupción está en kA simétricas mientras que la capacidad nominal momentánea de cierre & asegura está en kA asimétricas (rms kA total).
    • ANSI-Crest: La capacidad nominal de interrupción está en kA simétricas mientras que la capacidad nominal momentánea de cierre & asegura está en kA picos.
    • IEC: Las capacidades nominales de interruptores-automáticos son según la norma de pruebas IEC.

Calcula

Rellena los valores calculados basados ​​en la entrada de la biblioteca de dispositivos para Fabricante, Tipo, Estilo y el kV de base. Puede anular estos valores al escribir números diferentes.
