Figura 1:1 Relatório de Comparação de Cenários para as Solicitações dos Equipamentos (ANSI)
Este relatório compara as capacidades nominais e as solicitações para os equipamentos incluídos nos cenários selecionados. Voce pode filtrar o relatório para mostrar apenas os cenários de melhor-caso ou de pior-caso.
Nota: As colunas de cabeçalho do relatório no Cenário de Solicitação de Equipamento variam um pouco dependendo se você está configurado para cálculos de curto-circuito ANSI ou IEC nas suas opções de sistema. Veja Diferenças de Relatório entre ANSI e IEC e Opções de Curto-Circuito para maiores informações.

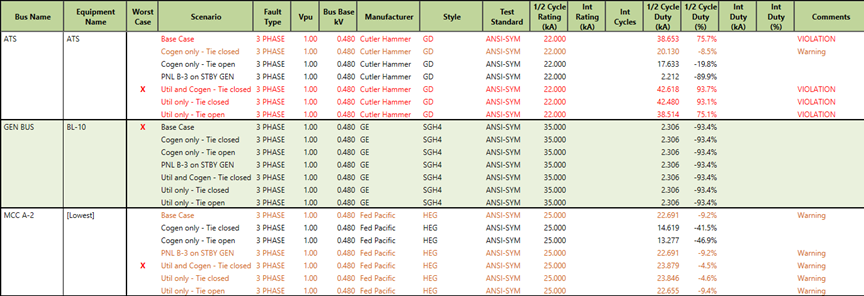

Figura 1:1 Relatório de Comparação de Cenários para as Solicitações dos Equipamentos (ANSI)

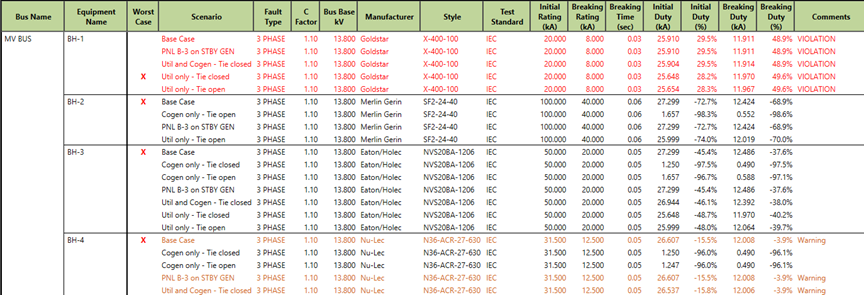

Figura 2:2 Relatório de Comparação de Cenários para as Solicitações dos Equipamentos (IEC)
Para maiores informações veja Trabalhando com o Relatório de Comparação de Cenários da Solicitação de Equipamentos [Working with the Equipment Duty Scenario Comparison Report].
Nota: Para maiores informações sobre as solicitações nos equipamentos, veja SmartDuty™ (ANSI) ou SmartDuty™ (IEC).
|
