Guia Resultados no Unifilar

Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito clique em Opções de C.C.. Também é possível acessar as opções de dentro do foco Edição da base de dados selecionando Ferramentas > Opções > Opções de análise > Curto-circuito.

Na guia Resultados no Unifilar, especifique as opções que você quer para controlar os resultados que vão para o unifilar durante um estudo de curto-circuito.

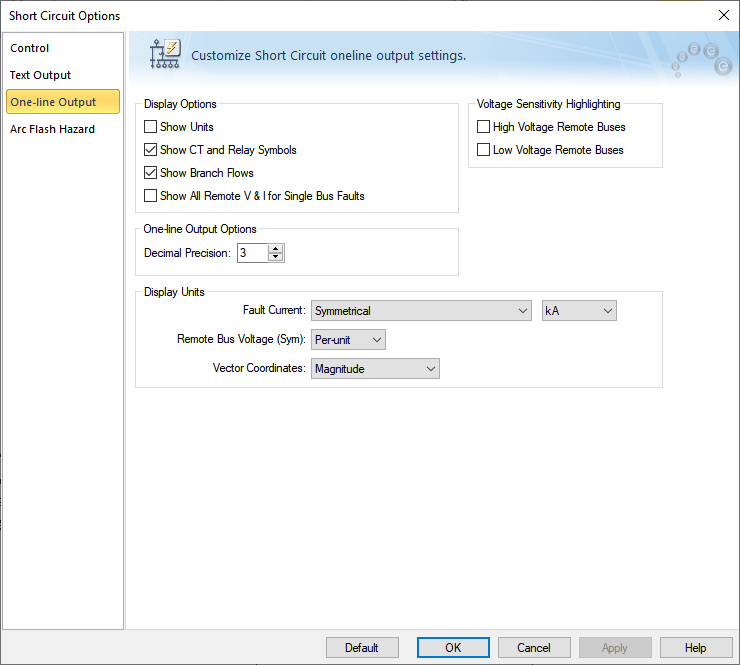

Figura 1: Guia de Resultados no Unifilar da Caixa de Diálogo Opções de Curto-Circuito

Descrições das opções
Opção Descrição

Opções de Visualização

Essas opções habilitam você a controlar o que aprece no unifilar quando realizando um estudo de curto-circuito.

Mostrar Unidade

Selecione a unidade que deve aparecer nos resultados dos fluxos nos ramos do curto-circuito entre as quais kA, MVA ou pu e kV(FF) ou pu para as tensões.

Mostrar Simbolos d e Relé e TC

Faz com que os símbolos de TC e relés apareçam no unifilar.

Mostrar os Fluxos nos Ramos

Faz com que o fluxo nos ramos seja exibido durante um curto-circuito. Se isto não for selecionado, apenas a corrente de falta da barra aprece no unifilar.

Mostrar todas as V&I Remotas para Faltas em Barra Única

Selecione para aparecer os fluxos nos ramos e as tensões nas barras para todas as barras e ramos. Com esta opção, você não precisa realizar um comando Remote Bus V&I separado.

Opções de Resultados no Unifilar

Precisão Decimal

Isto configura o número de dígitos após o ponto decimal para valores exibidos no unifilar.

Unidade Exibida

Correntes de falta:

Permite você escolher a unidade da corrente de falta e o tipo de corrente. Você pode exibir os seguintes tipos de corrente no unifilar:

  • Simétrica: Corrente de falta sem a componente CC.
  • Assimétrica: Corrente de falta com ambas as componentes AC e CC. O valor assimétrico é o máximo valor assimétrico possível em qualquer uma das fases. As correntes assimétricas são baseadas na seguinte equação:

    • Iasym =  I sym [1 + 2e{-4πÁ / (X/R)}] 1/2

    Á= 0.49 - 0.1 e{-(X/R)/3}

    Para correntes de interrupção para suportabilidade, os valores assimétricos são baseados na relação X/R no ponto de falta, na relação NACD (No AC Decay), no tempo de partida dos contatos e se o disjuntor é especificado com base na corrente Total ou Simétrica. A relação NACD consiste de dois fatores dependentes se a geração é Local ou Remota. As equações e os procedimentos de cálculo são bastante detalhados nesta discussão. Para maiores informações, veja a Referência1 abaixo.

    Para faltas de 30 ciclos nenhuma assimétria está presente e a corrente assimétrica é igual a corrente simétrica.

    Máx Simétrico e (Máx Assimétrico): Esta opção exibe ambos os fluxos de corrente nos ramos, simétrico e assimétrico.

    As seguintes unidades de corrente de falta estao disponíveis para serem exibidas no unifilar:

    • kA
    • MVA
    • Por-Unidade

Tensão (Sym) Remota na Barra

As tensões podem ser exibidas como tensões simétricas com valores em unidades fisicas (kV) ou em por unidade.
Sinalização da Sensibilidade de Tensão

Tensões Remotas nas Barras de Alta/Baixa

Esta opção sinaliza todas as barras do unifilar com tensões abaixo de um limite especificado pelo usuário como valor limite para uma falta em uma única barra. Os estudos de sensiblidade de tensão são usados para determinar problemas de área que pode causar o "dropout" de contator ou falha de equipamento para áreas críticas tais como bombas de água de alimentação de caldeira, sistemas de drives ou ventiladores. Refererir-se à guia Controle da caixa de diálogo Opções de Curto-Circuito para configurar o valor limite.

Tanto as barras de baixa e de alta tensão remotas podem ser estudadas.

Coordenadas Vetoriais

Permite exibir o formato como:

  • Magnitude
  • Magnitude e Ângulo
  • Real e Imaginário

Default

Na caixa de diálogo Padrões das opções de curto-circuito, é possível especificar quais configurações de opções padrão de curto-circuito você deseja usar. Isso afeta as configurações em toda a caixa de diálogo e não se limita apenas à guia selecionada no momento. Essas configurações padrão são usadas para todos os novos unifilares.

As opções são:

  • Armazenar opções atuais como configurações padrão: armazena todas as opções atuais de curto-circuito no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações padrão: atualiza todas as opções atuais de curto-circuito com base naquelas que você armazenou anteriormente no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações de fábrica: atualiza todas as opções de curto-circuito para corresponderem aos padrões incluídos na instalação inicial do programa EasyPower.

As configurações padrão especificadas aqui afetam apenas as configurações ANSI.

Referência:
1 AC High Voltage Circuit Breakers Rated on a Symmetrical Current Basis, ANSI/IEEE Std. C37.010-1979.
