Pestaña de Armónicos - Transformador de Tres Devanados

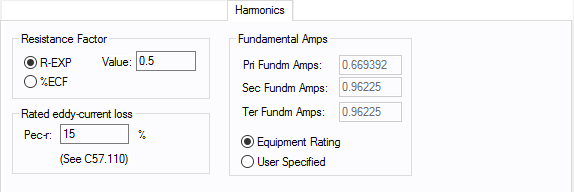

Figura 1: Pestaña de Armónicos
Utiliza la pestaña Armónicos para indicar si este elemento del equipo introduzca armónicos al sistema de potencia.
Factor de Resistencia
EasyPower ofrece dos métodos para calcular RH:
- Resistencia variando con un exponente del armónico (R-EXP):
- Resistencia variando con un factor por ciento de corriente parásita (% ECF):
RH = RFund * H R-EXP
RH = RFund * (1+ECF*H2)/(1+ECF)
EasyPower se utiliza de manera predeterminada toda corrección de efecto de la piel a I-EXP y un valor de 0,5.
R-EXP | %ECF | |
---|---|---|
Transformador |
0,5-1,0 |
1,0-3,0 |
Servicio-eléctrico |
0,0-0,8 |
- |
Generador |
0,3-0,6 |
- |
Línea/Cable |
0,5 |
- |
Reactor |
0,5-1,0 |
0,8-3,0 |
Motor |
0,2-0,4 |
- |
Amperios Fundamentales
Utilice para configurar los amperios fundamentales. Las opciones son las siguientes:
- Valor nominal del equipo configura Corriente fundamental al valor nominal del equipo del elemento descrito en la pestaña Especificaciones.
- Especificado por usuario activa el campo Corriente fundamental, lo que le permite especificar un valor.
Para utilizar la corriente fundamental calculada por el flujo de potencia, seleccione Calculado de flujo de potencia en el área Suma total tensión fundamental del cuadro de dialogo Opciones armónicos > Control.
Opción | Descripción |
---|---|
Amperios Fundamentales del Primario |
Amperios nominales calculados del lado primario. |
Amperios Fundamentales del Secundario |
Amperios nominales calculados del lado secundario. |
Amperios Fundamentales del Terciario |
Amperios nominales calculados del lado terciario. |
Pérdida nominal de corrientes parásitas, Pec-r |
La pérdida debido a corrientes parásitas en condiciones nominales expresada como el porcentaje de las pérdidas I2R nominales. |
