Información de Conexión - Transformador de Dos Devanados

Identifica únicamente el elemento de equipo. El programa asigna automáticamente un nombre, pero se puede cambiar, si es necesario. El nombre puede tener hasta 16 caracteres de longitud.

Para transformadores de dos devanados, el programa asigna automáticamente los nombres TX-1, TX-2, TX-3, etcétera.

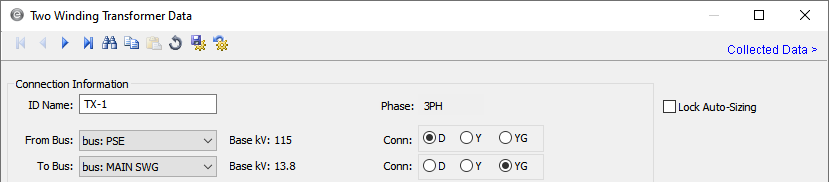

La barra desde el que conecta el transformador, que ya debe existir en el diagrama-unifilar. Asegúrese de que la Barra de Origen tiene aproximadamente el mismo kV de base como el kV del transformador de Valor nominal de Origen. Para referencia, el kV de base de la Barra de Origen aparece al lado del nombre de la barra.

La kV de base muestra la tensión más alta entre los conductores portadores de corriente. Para equipos trifásicos o monofásicos conectados línea-a-línea, la kV de base es la tensión línea-a-línea (LL). Para equipos monofásicos conectados de línea-a-neutro (LN), la kV de base es la tensión de línea-a-neutro.

La barra al que se conecta el transformador, que ya debe existir en el diagrama-unifilar. Asegúrese de que la Barra de Destino tiene aproximadamente el mismo kV de base como el kV del transformador de Valor nominal de Destino. Para referencia, la kV de base Barra de Origen aparece al lado del nombre de la barra.

La kV de base muestra la tensión más alta entre los conductores portadores de corriente. Para equipos trifásicos o monofásicos conectados línea-a-línea, la kV de base es la tensión línea-a-línea (LL). Para equipos monofásicos conectados de línea-a-neutro (LN), la kV de base es la tensión de línea-a-neutro.

El tipo de fase para este elemento:

• 3F: trifásico
• 1F: monofásico

El tipo de devanado de transformador, que es:

• D: Delta
• Y: Estrella no aterrado
• YG: Estrella aterrado (ANSI)
• YN: Estrella neutro (IEC)

Si YG o YN sea seleccionado, se puede escribir las impedancias de aterramiento en la pestaña Impedancia bajo Aterramiento.

Las configuraciones predeterminadas son D-YG para ANSI y D-YN con un desplazamiento de fase de 11 para IEC.

Estas opciones todavía no son disponibles para conexiones monofásicas.

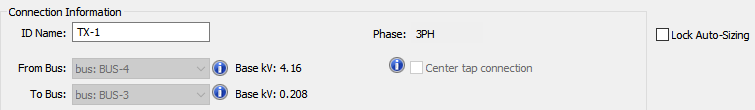

Para monofásico, seleccione esta casilla de verificación para indicar que utiliza la toma central (neutro).

Cuando se selecciona esta opción, el lado secundario tiene un sistema de distribución o tipo de servicio de 1F-3H. (Consulte Sistemas 1F-3H para obtener más información). La barra o panel conectado al lado secundario también debe ser un servicio 1F-3H.

Nota: En los cálculos de carga, las cargas en los conductores L1 y L2 se realizan por separado debajo del lado secundario de un transformador de toma central monofásica. En el lado primario, dado que es un sistema 1F-2H, la carga se suma basado en kVA.

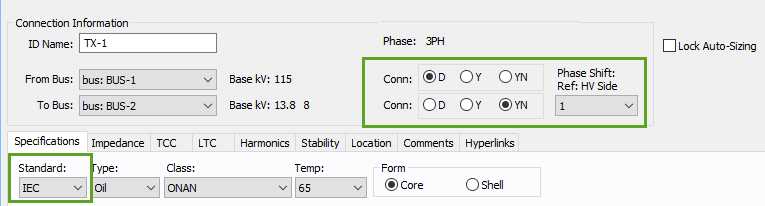

Para transformadores IEC, se puede especificar el desplazamiento de fase como relata a las notaciones en un reloj. Seleccione de 1, 3, 5, 7, 9 o 11. Se utiliza el lado de alta tensión como lado de referencia.

Esta opción solo es disponible si la Norma del transformador está configurado a IEC y el método de cálculo de cortocircuito en opciones Sistema está configurado a IEC-60909.
