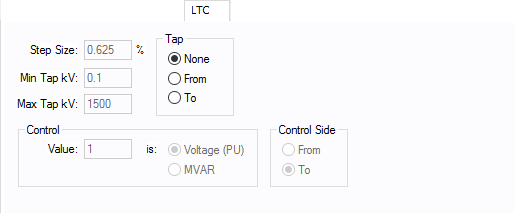

Pestaña de LTC (Cambiador bajo Carga) - Transformador de Dos Devanados

Se puede posicionar el LTC en cualquier lado del transformador al seleccionar Desde o Hacia. Si el transformador no tiene un LTC, seleccione Ninguno para tomas fijas estándar. Se puede escribir tomas fijas no-nominales en el campo kV de Toma (Tap kV) del diálogo principal.

El valor predeterminado es 0,625 pero puede escribir su propio tamaño de paso de porcentaje tanto aquí como en el cuadro de diálogo temporal del flujo de potencia del transformador de dos devanados.

Toma mínima en kV para determinar el límite inferior de ajuste de la toma durante un análisis de flujo de potencia. Este valor debe ser la toma más baja en el transformador para obtener resultados significativos. El valor predeterminado de 0,1 kV no es realista y se debe cambiar a los valores actuales si se utiliza el Cambiador Bajo Carga (LTC).

Toma máxima en kV para determinar el límite superior de ajuste de la toma durante un análisis de flujo de potencia. Este valor debe ser la toma más alta en el transformador para obtener resultados significativos. El valor predeterminado de 1500 kV no es realista y se debe cambiar a los valores actuales si se utiliza el Cambiador bajo carga.

: Valor de control, que se determina por el campo Tipo de Control.

• Tensión: Debe escribir el valor de control en tensión por-unidad. Un intervalo típico sería desde 0,975-1,01 por-unidad, con 1,0 por-unidad como un punto de inicio.
• MVAR: Debe escribir el valor en MVAR real en lugar de ajustado por-unidad. Para determinar qué gama de MVAR es apropiado para un tamaño del transformador dado, determine el flujo de MVAR sin utilizar un Cambiador de Tomas bajo Carga y luego se multiplica por 0,975-1,01 para un punto de inicio aproximado. Control por LTC es mucho más limitado en fuerza y rango que el control por generador grande.

Determina cómo se utiliza el modelo del Cambiador bajo carga (LTC).

• Tensión: El LTC intenta controlar la tensión de la barra en el otro lado del LTC. Por ejemplo, si el LTC se elige estar en el lado Origen, la tensión será controlada en el lado Destino.
• MVAR: El LTC intenta controlar el flujo de MVAR a través del transformador a un valor dado.
