EasyPower Notas de Versión 10.0
Para información sobre los últimos service packs para este versión, ver Notas de Versión 10.0 SP2 y Notas de Versión 10.0 SP1.
Las siguientes características son incluidas en la versión 10.0:
IEC-60909 en Cortocircuito y Coordinación
Los cálculos de cortocircuito de EasyPower ahora incluyen un soporte ampliado para la norma IEC-60909. Existen nuevas opciones de sistema para IEC, nuevos y mejorados cálculos IEC y una nueva terminología que refleja la norma IEC. Los cuadros de diálogo e informes de equipo se han modificado para incluir nuevos campos IEC. Se ha mejorado la compatibilidad con los símbolos IEC utilizando la nueva función de Símbolos Personalizados descrita a continuación. La Paleta de Equipos, la pestaña Insertar, los diagramas-unifilares y el menú contextual clic-derecho ahora muestran los símbolos IEC cuando se selecciona la opción del símbolo IEC. Se han ampliado las opciones métricas . Ver Referencia de Cortocircuito (IEC) para más información sobre el análisis de cortocircuito de IEC.
El modo de análisis de Coordinación de EasyPower ahora es compatible con la integración con Cortocircuito IEC. Los gráficos de Curva de disparo y cálculos de tensión y corriente remota ahora son disponibles. Ver Tutorial - Coordinación de Dispositivos de Protección (IEC) para más información.

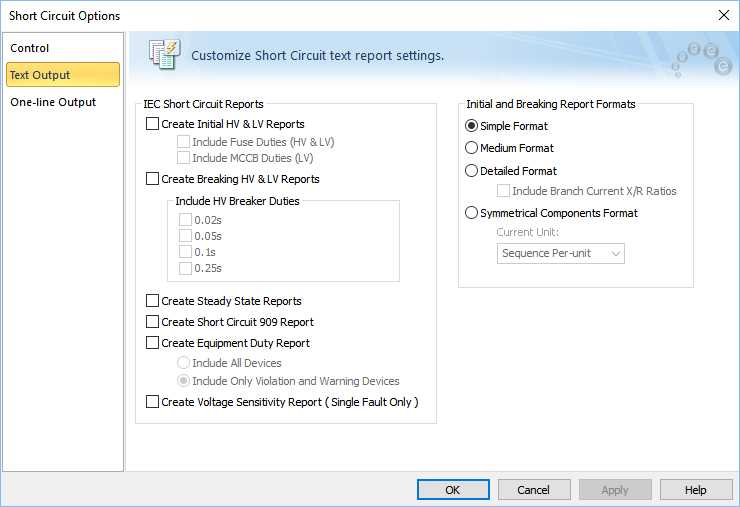

Figura 1: Opciones de Cortocircuito IEC
Figura 2: Informes de Cortocircuito IEC
Figura 3: Opciones de IEC en Cortocircuito
Figura 4: Opciones de IEC en Datos de Relé
Texto de Diagrama-unifilar personalizado y Datos de Equipo
Ahora tiene mucho más control sobre el texto que aparece junto a los símbolos del equipo en los diagramas-unifilares. Puede elegir qué propiedades de equipo y texto usar y el orden en que aparece. Ahora se controlan varias opciones de visibilidad de texto mediante la función de texto personalizado. Ver Para Personalizar Texto de Diagrama-unifilar para más información.
Figura 5: Pestaña Texto de Diagrama-unifilar
Símbolos Personalizados de Diagrama-unifilar
Agregaron nuevas plantillas que le permiten ajustar manualmente los símbolos de su equipo utilizando XML. Puede usar Ubicaciones de Archivo Para controlar qué plantillas se utilizan para nuevos diagramas-unifilares. Ver Para Personalizar Símbolos de Diagrama-unifilar para más información.
Figura 6: Pestaña Símbolos de Diagrama-unifilar
OnSite Mejoramientos
Hemos realizado mejoras en el proceso de importación de archivos de OnSite en diagramas-unifilares de EasyPower, incluyendo un diseño mejorado de diagrama-unifilar y un mejor pareo de equipos.
2018 NFPA 70E
Hemos realizado actualizaciones de fronteras de acercamiento de relámpago de arco, niveles de PPE, etiquetas, y hemos agregado la capacidad de mostrar energía incidente en julios/cm2. La biblioteca de dispositivos se actualizó para hacer referencia a las tablas nuevas de 70E.
Versión EasyPower Chino
EasyPower ahora está disponible en una versión traducida a Chino. Ambos la interfaz de usuario y la documentación del producto se tradujeron. Este esfuerzo allana el camino para futuras traducciones de idiomas. Contacta a sales@easypower.com para más información.
Figura 7: Chino EasyPower
¡Y mucho más!
Para obtener más información sobre la nueva versión y corrección de errores, consulte EasyPower 10.0 Detalles de Versión.
Nota: Las funciones de la nueva versión a menudo incluyen cambios en la base de datos. Esto puede afectar a lo que ve en el Navegador de Base de datos y también lo que se incluye al exportar datos a archivos CSV. Si sus procesos de trabajo existentes se basan en información de la base de datos, asegúrese de revisar sus procesos después de actualizar el software.
