三绕组变压器-连接信息

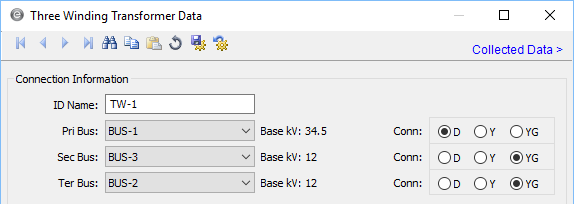

图13-1：连接信息
| 选项 | 描述 |
|---|---|
|
标准 |
选择ANSI或IEC。 |
|
唯一地标识设备元件。该程序会自动分配一个名称，但如果需要的话你可以改变它。名称最长可达30个字符。 对于三绕组变压器，系统自动命名为TW-1，TW-2，TW-3，等等。 |
|
|
一次侧母线 |
连接到变压器的一次绕组或者最大MVA的绕组的母线。该母线必须已经在单线图中存在。一定要注意一次侧母线应该与发电机一次侧额定电压具有近似相等的基值电压。(然而，EasyPower可以建模任何非标称kV额定值。)作为参考，主母线基础kV显示在母线名称旁边。 只有三相母线可供选择。基kV显示线对线(LL)电压。 |
|
二次侧母线 |
连接到变压器二次侧绕组的母线。该母线必须已经在单线图中存在。一定要注意二次侧母线应该与发电机二次侧额定电压具有近似相等的基值电压。(但是，EasyPower可以建模任何离标称kV额定值。)作为参考，二次侧母线基础kV显示在母线名称旁边。 只有三相母线可供选择。基kV显示线对线(LL)电压。 |
|
三次侧母线 |
连接到变压器三次侧绕组的母线。该母线必须已经在单线图中存在。一定要注意三次侧母线应该与发电机三次侧额定电压具有近似相等的基值电压。(但是，EasyPower可以建模任何离标称kV额定值。)作为参考，二次侧母线基础kV显示在母线名称旁边。 只有三相母线可供选择。基kV显示线对线(LL)电压。 |
|
连接 |
变压器绕组连接类型，可以是“三角形”（D），“Y形中性点不接地”（Y），或“Y形中性点接地”（ YG）。如果“Y形中性点接地”被选择，接地阻抗可以在接地部分中的阻抗选项卡中输入。 |
