三绕组变压器- LTC(负载分接开关)片

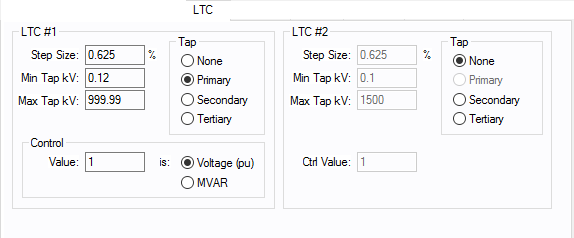

图13-1：三绕组变压器数据对话框的LTC选项卡

选项描述
选项 描述

步长

默认值是0.625，但你可以在这里和潮流三绕组变压器临时对话框自己键入步长。

最小分接头电压

最小分接头电压用于确定潮流分析期间分接头调整的下限。此值应为变压器上最小的分接头以获得有意义的结果。0.12千伏的默认是不现实的，并且如果使用的是LTC应改为实际值。

最大分接头电压

最大分接头电压用于确定潮流分析期间分接头调整的上限。此值应为变压器最高分接头,以得到有意义的结果。1500千伏的默认是不现实的，如果使用的是LTC则应改为实际值。

分接头

有载分接开关（LTC）可以被放置在一个三绕组变压器中的一个或两个绕组。一次侧,二次侧和三次侧的任何组合是允许的，只要它们不指定同一绕组。另外，如果只使用一个LTC，它必须是LTC＃1。如果变压器不具有LTC，为标准固定分接头选择无。固定非标称分接头可以在主对话框的分接头电压字段输入。

控制值(Ctrl Value)

控制值由控制类型字段决定。

  • 电压：控制值应按照标幺值电压输入。一个典型的范围是.975-1.01标幺值，以1.0标幺值为起点。
  • MVAR：这个值应该在实际MVAR输入，而不是每单位调整。要确定MVAR范围是适当的给定的变压器尺寸，确定没有一个大致的起点使用LTC然后乘以.975-1.01的MVAR流。LTC控相比于发电机控制，强度和范围都极其受限。

控制类型

确定LTC模式是如何使用的。

  • 电压：LTC试图控制在LTC同一侧的母线电压。例如，如果LTC在二次侧和三次侧被同时选中，则这两个母线上的电压都被控制。如果二次侧和三次侧都是负荷母线，则将运行良好，这正是分裂绕组变压器常见的情形。然而，如果一次侧被LTC选中，而二次侧和三次侧都是负荷母线，那么一次侧（电源侧）无法控制负荷母线电压。对于这种类型的系统的标准，固定抽分接头效果很好。
  • MVAR：LTC试图通过变压器控制MVAR潮流为一给定值。
