三绕组变压器-阻抗选项卡
变压器阻抗是绕组的自冷却功率和标称电压额定值的百分比。严格的定义是加在高压绕组上以在短路低压绕组中产生额定满载电流的电压值占额定电压值的百分比。
在此对话框中， Zps代表一次侧到二次侧， Zpt代表一次侧到三次侧，Zst 代表二次侧到三次侧。
制造商以多种格式提供阻抗数据，取决于测试设备及变压器的尺寸。EasyPower数据输入格式是从最常见的测试过程中选择的。
您可以以任意MVA基值来指定阻抗：一次侧，二次侧，或三次侧。

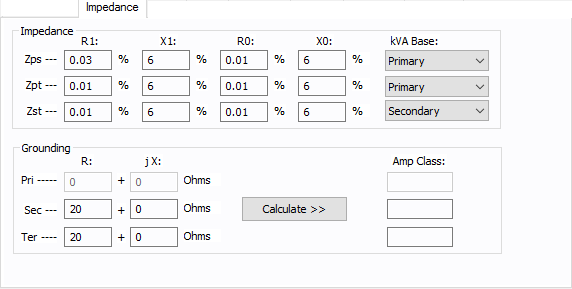

图13-1：三绕组变压器阻抗选项卡对话框
| 选项 | 描述 |
|---|---|
|
R1 |
正序绕组电阻（%）。 |
|
X1 |
正序绕组漏抗（%）。 |
|
R0，X0 |
零序绕组漏阻抗（%）。如果你不知道这个值，为壳式变压器输入正序阻抗（Z）（参见变压器的主对话框区域中的格式）。对于铁芯变压器，使用Z的85％左右。如果输入该值为零（0.0），则使用正序阻抗。 |
|
基准MVA |
绕组功率基于指定的阻抗值。 |
|
接地 使用阻抗选项卡中的接地区域输入接地阻抗。它们只适用于中性点接地的Y型连接。单位是R + JX(欧姆)。如果只知道该电路的接地电流，用电路的中性点电压除以接地电流得到阻抗。这可以 EasyPower通过进入Amp类实现，然后点击计算。 |
|
|
R |
变压器中性点接地电阻(欧姆)。这是接地变压器中性绕组的最常用的方法。接地电阻通常以安培值给出。阻抗通过以下公式求取。 R = Vln / I 如果变压器通过与一个带有二次电阻的接地变压器接地，该电阻必须被转换到一次绕组侧。只有Y型变压器会被建模成接地的。中心或者边角抽头的三角绕组不会被建模。 |
|
jX |
变压器中性点接地电抗（欧姆）。 |
|
电流等级 |
这是额定电压下流过接地阻抗的电流（安培）。你可以直接在此字段中输入数据,或者基于电压和接地阻抗R + JX,使用计算按钮来计算。 |
