三绕组变压器-谐波选项卡

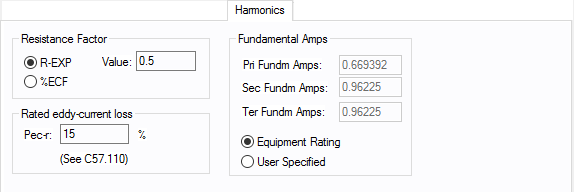

图13-1：谐波标签
使用 谐波 选项卡来指示该设备是否引入谐波到你的电力系统中。
电阻系数
EasyPower提供了计算RH的两种方法:
- 随谐波功率变化的电阻（R-EXP）：
- 随涡流电流因子百分比变化的电阻（ECF％）：
RH = RFund * H R-EXP
RH = RFund *（1 + ECF * H2）/（1 + ECF）
EasyPower默认所有皮肤效应校正为R-EXP，值为0.5。
| 电阻系数的谐波指数 | %ECF | |
|---|---|---|
|
变压器 |
0.5-1.0 |
1.0-3.0 |
|
效用 |
0.0-0.8 |
- |
|
发电机 |
0.3-0.6 |
- |
|
线/电缆 |
0.5 |
- |
|
反应堆 |
0.5-1.0 |
0.8-3.0 |
|
发动机 |
0.2-0.4 |
- |
基波电流值
用于设定基波电流值。选项如下：
- 设备额定值为规格选项卡中描述的设备额定值设定基波电流值。
- 用户指定可以激活基波电流值字段，使你能够为其指定一个值。
要使用由潮流计算的基波电流，选择在谐波选项>控制对话框中的基波电压总和区域中的由潮流计算。
| 选项 | 描述 |
|---|---|
|
一次侧基波电流值 |
计算一次侧的额定电流值。 |
|
二次侧基波电流值 |
计算二次侧的额定电流值。 |
|
三次侧基波电流值 |
计算三次侧的额定电流值。 |
|
额定涡流损耗，百分比 |
表示为额定I2R损耗的百分比的额定条件下的涡流损耗。 |
