三绕组变压器-TCC选项卡

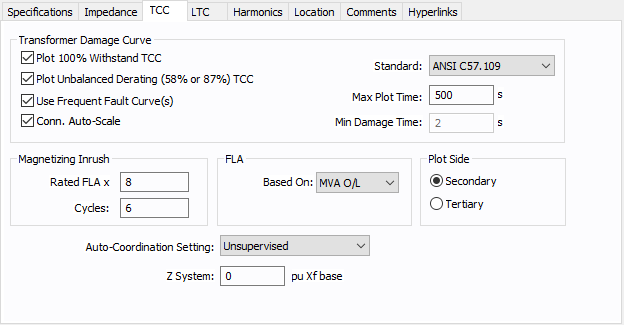

图13-1：变压器数据对话框的TCC选项卡
| 选项 | 描述 |
|---|---|
|
选中此复选框来绘制耐压为100％的变压器损坏曲线。这没有考虑绕组连接类型和故障类型的降额系数。 |
|
|
选中此复选框来绘制变压器损坏曲线(考虑绕组连接类型和故障类型的降额系数)。变压器曲线左移58％或87％，取决于连接类型。 |
|
|
使用频率故障曲线（s） |
对于频发故障，选中此复选框，画出变压器损坏曲线为类型II到IV（耐热和耐机械力）。曲线朝向左移，这取决于变压器阻抗。 |
|
连接自动扩展 |
当选中此复选框时，程序将根据相连接类型自动缩放TCC曲线。传统上，对于TCC中的3PH曲线，根据参考电压缩放曲线就足够了。如果要用上游的3PH设备绘制线到中性连接的1PH设备，那么LN连接的1PH曲线需要在基于电压的缩放基础上移动1倍根号(3)。同样，如果要绘制一个由线到中性连接的1PH器件与上游的1PH- 3w器件，那么除了基于电压的缩放，还需要将连接的1PH曲线LN平移2倍。 如果未选中该复选框，则不会应用基于相位连接类型的缩放。 单独存储的TCC图形的复选框状态可能不同。新的TCC图的默认值是从该设备的数据库中获得的。 |
|
标准 |
绘制该曲线所依据的标准。 |
|
最大绘图时间 |
为使变压器损耗曲线绘制以秒为单位的最大时间。 |
|
最小的破坏时间 |
根据这里所规定的时间，绘制变压器承受短路的热能力。默认选贤为2秒 |
|
FLA x |
一次线圈的励磁涌流相对于满载电流值的倍数。 |
|
周期 |
励磁涌流所用的时间（周期数）。 |
|
FLA基于 |
对于满载电流的计算基础。“MVA O / L”是过载的容量（MVA），“额定MVA”MVA是自冷却的容量。 |
|
画出一侧 |
(只三绕组变压器)变压器的量，短路承受侧绘制。短路施加在二级或三级侧。绘制的一次侧线电流。 |
|
自动设置的协调 |
规定保护装置是否仅仅允许具备资质的人员访问( 监管) 还是也允许无资质人员访问。这会影响基于NEC规则的保护装置的设置。 |
|
ž系统 |
绘制变压器损坏曲线时，典型的做法是假定在变压器的上游侧为无穷大电源( 零系统阻抗)。你可以加入上游系统阻抗以降低变压器面临的最大故障电流。系统阻抗必须转化成标幺值阻抗（在变压器的基值下）。 |
