Sincroniza los colores de Curva de Disparo de diagrama-unifilar a los colores de Curva de Disparo
Puede sincronizar los colores de una línea de la curva de tiempo-corriente con los colores de la curva de tiempo-corriente seleccionando la opción en Opciones de coordinación.

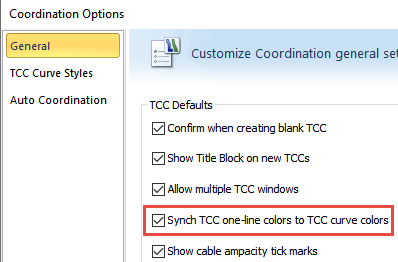

Figura 1: Sincronizar colores de una línea de curva de tiempo-corriente con la opción de colores de curva de tiempo-corriente en Opciones de coordinación
Cuando selecciona esta opción, los símbolos de dispositivos de protección en la ventana de un diagrama-unifilar tienen el mismo color que las curvas correspondientes en la ventana de la Curva de Disparo.
El color del símbolo del dispositivo se basa en las siguientes condiciones. Consulte la pestaña Apariencia del cuadro de diálogo Datos temporales del dispositivo. El valor predeterminado para la apariencia de la curva se puede establecer en Opciones de coordinación en la pestaña Estilos de curva de tiempo actual.
-
Cuando el patrón de relleno es distinto de Ninguno, se utiliza el color del patrón.
-
Cuando el Patrón de relleno es Ninguno y el Color de relleno no es Transparente, se utiliza el Color de relleno.
-
Cuando el Patrón de relleno es Ninguno y el Color de relleno es Transparente, se usa el Color del borde.
-
Para los relés, se usa el Color del borde.

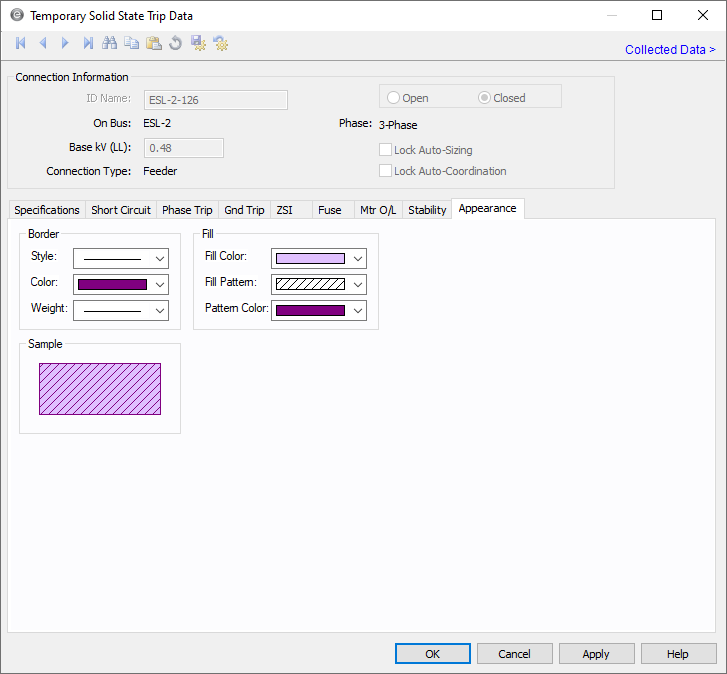

Figura 2: Cuadro de diálogo Datos temporales del dispositivo: ficha Apariencia

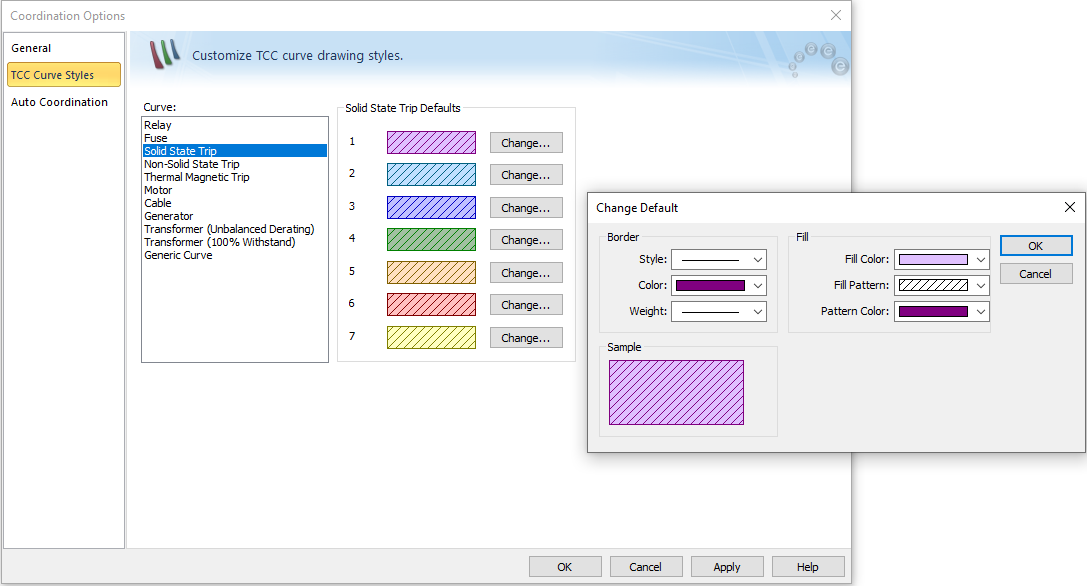

Figura 3: Cambiar colores predeterminados para estilos de curva de tiempo-corriente
