Dados do Centro de Controle de Motores (CCM) [Motor Control Center (MCC) Data]

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

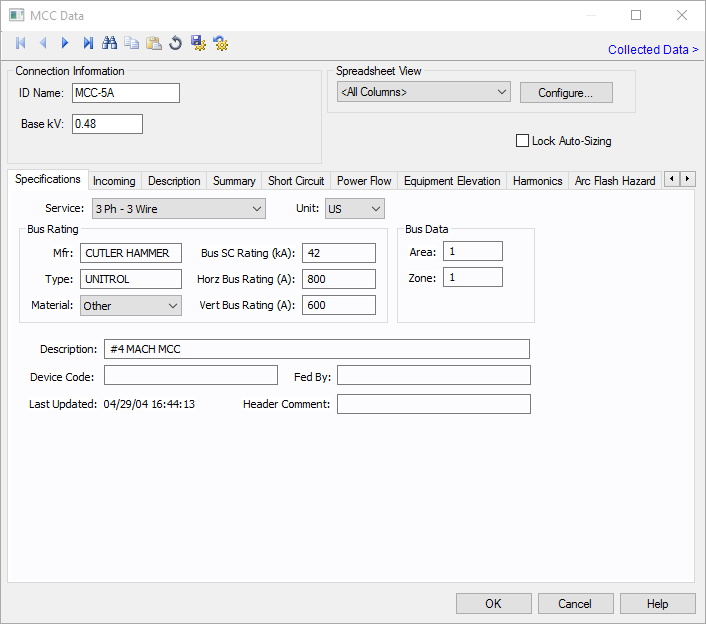

Figura 1:1 Caixa de Diálogo dos Dados do CCM

Informações da Conexão

Opção Descrição
Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para CCMs, o programa designa automaticamente os nomes MCC-1, MCC-2,  MCC-3, e assim por diante.
kV Base A tensão base do CCM. CCMs são modelados como uma barra sob diversas maneiras. Você pode conectar cabos, barramentos blindados ou transformadores a ele, e realizar cálculos de falta.
Configuração e Visaulização da Planilha [Spreadsheet View and Configure] Veja Visualização da Planilha [Spreadsheet View] para informaçoessobre estas opções.
Bloqueio do Auto-dimensionamento [Lock Auto Sizing] Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartDesign™ (ferramenta de projeto automatizado).

Aba de Especificações [Specifications Tab]

Estas são as especificações para o CCM incluindo a barra.

Opção Descrição
Serviço Escolha o serviço para o CCM. Suas opções são 3 Fases - 3 Fios ou 3 Fases - 4 Fios.
Unidade Escolha U.S. Métrica ou CSA (canadense).

Caracteristicas Nominais da Barra [Bus Rating]

Todos esses campos são definidos pelo usuário.
Fabric [Mfr] Use este campo de texto para descrever o fabricante do CCM.
Tipo Utilizar este campo de texto para descrever o modelo do fabricante do CCM.
Corrente de Curto Circuito Nominal da Barra [Bus SC Rating] (kA) O valor da corrente nominal de curto-circuito usada nos cálculos de Curto-Circuito para Avaliação de Equipamentos no SmartDuty™.
In da Barra Horiz (A) A corrente nominal da barra horizontal.
In da Barra Vertical (A) A corrente nominal da barra vertical.
Dados de Barra
Área

Os números de área são usados para definir diferentes áreas específicas do sistema elétrico. Essas áreas podem então ser usadas para a criação específica de relatórios no formato texto para estudos representando um susbsistema do sistema total. Por exemplo, as áreas típicas de uma plant de papel típica pode ter uma casa de força (Área 1), caustificação (Área 2), celulose (Área 3) e máquina de papel (Área4). Os números de áreas devem ser inteiros positivos entre 1 e 999.
Zona

Um número de zona é simplesmente uma sub-área. Isto permite você gerar relatórios mais específicos. Você poderia querer definir a área de moagem da polpa como Área 3 e os equipamentos elétricos dos digestores como Zona 2. Relatórios especificos pode ser gerados para esta combinação sem incluir toda a área de moagem da polpa ou os outros digestores.

Descrição Usar este campo de texto para descrever um CCM particular.
Código do Dispositivo [Device Code] Você pode digitar letras ou números para descrever o código do dispositivo para o equipamento. A informação pode ser convertida e impressa como uma código QR nas etiquetas de risco de arco.
Alimentado Por [Fed By] Usar este campo para indicar o transformador ou a fonte de alimentação que alimenta o CCM.
Útima Atualização [Last Updated] A data e a hora que foi feita a última atualização dos dados do CCM são exibidas aqui.
Comentário do Cabeçalho [Header Comment] Usar este campo para qualquer comentário sobre o CCM.

Aba da Entrada [Incoming Tab]

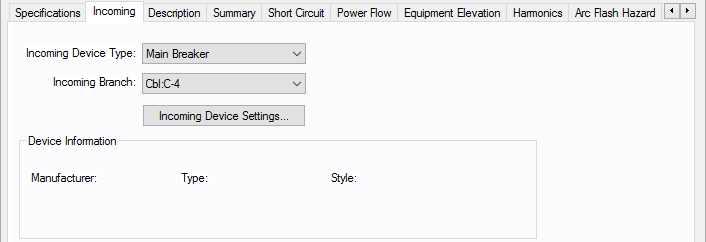

Figura 2:2 Aba da Entrada [Incoming Tab]

Opção Descrição
Tipo do Dispositivo de Entrada [Incoming Device Type]

Você pode escolher o tipo de dispositivo de proteção de entrada para o CCM. As escolhas disponíveis são:

  • Apenas Terminal de Entrada [ain Lug Only]: Não existe nenhum dispositivo de proteção de entrada.
  • Disjuntor de Entrada [Main Breaker]: Um disjuntor de BT protege a barra do CCM. Escolha o disjuntor usando Configuração do Dispositivo de Entrada [Incoming Device Settings].
  • Fusível de Entrada [Main Fuse]: Um fusível protege a barra do CCM. Escolha o fusível usando Configuração do Dispositivo de Entrada [Incoming Device Settings].
Ramo de Entrada [Incoming Branch] Escolha o equipamento do ramo de entrada como cabos tranformadores ou barramentos blindados. Todos os ramos conectados ao CCM no unifilar são exibidos.
Configuração do Dispositivo de Entrada [Incoming Device Settings] Abre o diálogo de dados da do fusível ou disjuntor principal especificado no tipo de dispositivo de entrada. Veja Dados de Disjuntor de Baixa Tensão [Low Voltage Breaker Data] ou Dados de Chave Fusível para maiores informações.

Aba Descrição [Description Tab]

Esta é uma planilha do tipo lista similar à Biblioteca de Dispositivos. Quando você coloca um novo CCM no unifilar, a primeira vez que você abre o seu diálogo da base de dados e clicar na aba Descrição [Description], o EasyPower exibe o Assistente de Criação de Planilhas de CCM [MCC Spreadsheet Creation Wizard] o qual permite você selecionar o número de linha que você deseja. Limpe a caixa de seleçao na parte inferior do diálogo do Assistente se você não quer que ele apareça na criação de cada novo CCM. Você pode inserir ou acrescentar novas linhas na planilha posteriormente, caso você precise.

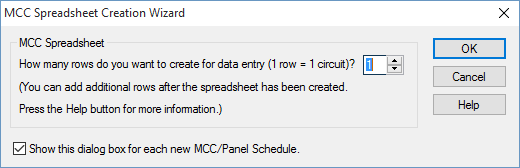

Figura 3:3 Caixa de Diálogo do Assitente de Criação da Planilha de CCM

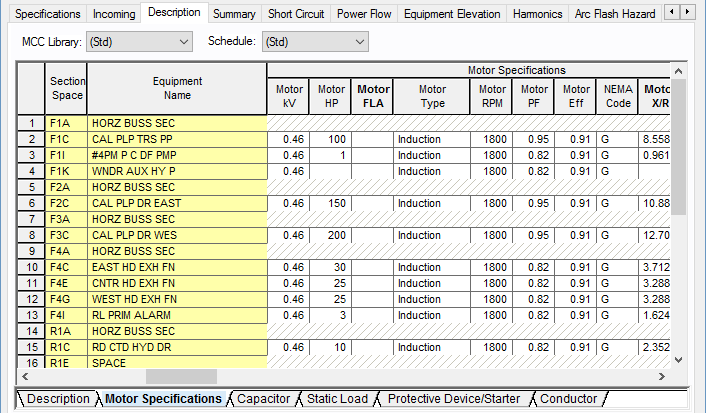

Figura 4:4 Caixa de Diálogo da Aba de Descrição dos Dados de CCM

Nota: Quando você na aba Descrição [Description] , botões adicionais se tornam disponíveis na caixa de diálogo da barra de ferramentas Dados do CCM [MCC Data]. Alguns destes botões são os mesmos daqueles da Biblioteca de Dispositivos (veja EasyPower Biblioteca de Dispositivos) e eles oferecem uma outra maneira de adicionar linhas se o Assistente não é usado.

Opção Descrição
Biblioteca de CCM

A lista contém todos de mesma descrição como na Biblioteca de Dispositivos. Para entrar com um item de lista diferente dos apresentados,crie uma nova página na seção CCM da Biblioteca de Dispositivos. Veja EasyPower Biblioteca de Dispositivos para maiores informações.
Lista de Cargas Esta lista habilita você a especificar em qual Biblioteca de Dispositivos de Lista de Cargas sua Biblioteca de Cargas está localizada. Para introduzir uma listagem diferente daquela que existe na lista, crie uma nova página na seção CCM da Biblioteca de Dispositivos. Veja EasyPower Biblioteca de Dispositivos para maiores informações.
Exportar A planilha pode ser exportada para metafiles (.WMF) ou arquivos de texto com base de dados delimitada (.CSV). Exportar [Export] está ao lado do botão Imprimir [Print] na barra de ferramentas da caixa de diálogo CCM/Painel [MCC/Panel] quando visualizando a aba Descrição [Description].

Planilha

Nota: O Espaço de Seção [ection Space] e Nome do Equipamento [Equipment Name] não são necessárias para propósitos de cálculos mas sao usados para verificar a maneira que eles estão organizados no CCM.

Opção Descrição
Espaço de Seção [Section Space] Entre o local da gaveta individual do CCM. Tipicamente as entradas seriam1A, 1B, 2A, 2B, 2C, e assim por diante.
Nome do Equipamento Habilita você identificar cada parte do equipamento.
Biblioteca de Carga [Library Load] Isto lista corresponde diretamente para a coluna da Biblioteca de Carga na Biblioteca de Dispositivos. Após você ter feita a seleção na Biblioteca de CCM [MCC Library], os campos da Lista de Cargas [Schedule] e a Biblioteca de Cargas [Library Load], todos os dados de células que seguem são preenchidos automaticamente quando você clica sobre outra célula. Você também pode dar duplo clique na célula para entrar algo diferente daquele que é listado.
Status A terceira coluna é alternada para "Ligado/Desligado" para indicar se este item particular está correntemente conectado à lista de cargas do CCM. Isto afeta o fluxo de potência e as contribuições de curto-circuito.
Tipo de Carga [Load Type]

Você pode escolher diferentes tipos de cargas tais como motores, cargas, ou sub CCMs/painéis. Baseado no tipo de carga que é escolhido, são possiveis vários cálculos. Quando você escolhe um tipo de carga, as células na linha que não se aplica torna-se indisponvível. Você pode ver um botão de Dados [Data] indicando que você precisa entrar dados específicos para o tipo de carga especificado. As células destacadas em vermelho necessitam dados para propiciar algum tipo de cálculo. Os seguintes tipos de cargas são disponíveis:

  • Motor: Os dados de motor necessários para is cálculos são usualmente os HP do motor (U.S., CSA) ou os kW do motor (metric), X/R do Motor, and a relação X/R na aba Curto-Circuito [Short Circuit]. Os campos de dados necessários estão destacados em vermelho. Se você não sabe a relação X/R do motor, você pode calcular uma relação X/R típica para o motor baseado em seu tamanho selecionando-se a célula do X/R do Motor e clicando em Calcular [Calculate] na barra de ferramenta ou pressionando F9 no teclado. Um motor contribui para a corrente de curto-circuito. Você pode entrar com outros dados na linha, tais como a descrição do cabo, os dispositivos de proteção, descrição do conjunto de partida e os dados do capacitor. Quando você seleciona o Motor [Motor] comoum tipo de carga, você pode plotar suas curvas na folha de seletividade [TCC].

    • Nota: A corrente nominal do motor (FLA) para motores trifásicos é calculada como segue. Para unidades americanas, os valores da tabela do NEC são utilizados. Para unidades métricas, In [FLA] do motor é calculada como Motor kW/(Motor Eff * Motor power factor * Equipment kV * SQRT3).

  • Carga [Load]: Os dados de carga são introduzidos nas colunas kW Estático [Static kW] e kVAr Estático [Static kVAR]. As outras entradas de dados são opcionais. Você não pode plotar curvas de dispositivos na folha de seletividade.

  • VFD (não-regen): Drive de frequência variável não-regenerativo. Os dados de motor necessários para os cálculos são usualmente os HP do Motor (U.S., CSA) ou os kW (métrico), X/R do Motor, e a relaçao X/R na aba Curto-Circuito [Short Circuit]. Os campos de dados necessários estão destacados em vermelho. Se você não sabe a relação X/R do motor, você pode calcular uma relação X/R típica para o motor baseado em seu tamanho selecionando-se a célula do X/R do Motor e clicando em Calcular [Calculate] na barra de ferramenta ou pressionando F9 no teclado. Você pode entrar com outros dados na linha, tais como a descrição do cabo, os dispositivos de proteção, descrição do conjunto de partida e os dados do capacitor. Quando você escolhe um  VFD como um tipo de carga, você pode plot suas curvas na folha de seletividade (TCC plot).

  • Sub-CCM [Sub-MCC]: Isto significa que o CCM corrente supre um outro CCM. Você precisa especificar o nome de identificação do sub-CCM e o cabo que interliga os dois CCMs. Você também precisa entrar com os dados do dispositivo de proteção para o sub-CCM. Você pode plotar a curva do dispositivo de proteção na folha de seltividade.
  • Sub-Painel [Sub-Panel]: Isto é semelhante ao tipo sub-CCM, exceto que é usado para interligar o CCM a sub-Painel.
  • Motor com TCC [Motor w/ TCC]: O tipo de carga é motor. Entretanto, você pode plotar a curva de dano do cabo, a curva do dispositivo de proteção e de partida na folha de seletividade. Você pode especificar os dados do motor, do dispositivo de proteção e os dados do cabo.
  • Carga com TCC [Load w/ TCC]: Vocêpode plotar as curvas dos dispositivos de proteção e do cabo na folha de seletividade. A carga é especificada em kW e em kVAr.
  • VFD com TCC: O tipo de carga é motor com drive de frequência ajustável e com folha de seletividade. Entretanto, você pode plotar a curva de dano do cabo, a curva do dispositivo de proteção e de partida na folha de seletividade. Você pode especificar os dados do motor, do dispositivo de proteção e os dados do cabo.
  • Agrupamento <50HP [<50 HP Lump]: Isto é usado para modelar um grupo de motores onde todos são menores que 50 HP. Nenhuma plotagem é feita na folha de seletividade para este tipo de carga.
  • Agrupamento >50 HP [>50 HP Lump]: Isto é usado para modelar um grupo de motores onde todos são maiores que 50 HP. Nenhuma plotagem é feita na folha de seletividade para este tipo de carga.
  • Grupo <37 kW (apenas métrico): Isto é para modelar um grupo de motores sendo todos inferiores a 37 kW. Nenhuma plotagem é feita na folha de seletividade para este tipo de carga.
  • Grupo >37 kW (apenas métrico): Isto é para modelar um grupo de motores sendo todos maiores que 37 kW. Nenhuma plotagem é feita na folha de seletividade para este tipo de carga.

O restante dos campos correspondem diretamente àqueles da Biblioteca de Dispositivos. Os CCMs são validados apos a sua criação. Isto significa que se você criar um CCM e não introduzir qualquer tipo de dado, você ainda pode ir para os módulos de análise sem receber qualquer tipo de mensagem de erro. Entretanto, após você criar uma linha nesta planilha, você não será mais capaz de ir para os módulos de análise até que todos os dados necessários sejam introduzidos. As células que requerem dados para os cálculos são destacadas em vermelho.

Se você está uma entrada de dados customizada, você irá perceber que muitos das células de dados contém listas de ítens. Algumas das células apresentam cabeçalho em negrito, e quando são selecionadas o botão Calcular [Calculate] torna-se ativo. Ao clicá-lo os dados para aquelas células são calculados. Você pode escolher diversas células de uma só vez antes de clicar em Calcular [Calculate]. Por exemplo, clicando sobre o próprio cabeçalho seleciona-se a coluna inteira.

Visto que o CCM é uma biblioteca, junto com o botão Calcular [Calculate] , todas as outras ferramentas de edição são idênticas àquelas listada na seção de customização para os Dispositivos de Biblioteca. Veja Customizando os Dispositivos de Biblioteca para maiores informações.

Visualização da Planilha [Spreadsheet View]

Use Visualizar Pllanilha [Spreadsheet View] para configurar as colunas que aparecem na planilha. Você pode criar novas configurações que exibem somente as colunas desejadas.

Para criar um nova configuração, clique em Configurar [Configure]. Na caixa de diálogo Config Impressão Base de Dados [Database Print Config], digite o nome da configuração na caixa Configuração [Configuration] , e selecione os cabeçalhos de coluna desejadas no painel Colunas [Columns].

Use a caixa de seleção Selecionar Tudo [Select All] para incluir todas as colunas, ou Limpar Tudo [Clear All] para limpar todas as colunas e selecionar apenas aquelas que você deseja ver.

Use Deletar [Delete] para remover a configuração selecionada.

Fechar [Close] salva as suas mudanças e fecha a caixa de diálogo.

Figura 5:1 Caixa de Diálogo de Configuração de Impressão da Base de Dados

Se você tem várias configurações salvas, você pode exibir a configuração desejada selecionando a partir da lista Visualização da Planilha [Spreadsheet View].

Exporta a Lista de Cargas de um CCM ou Painel.

Para exportar uma lista de cargas de CCM ou painel, cliqu em Exportar [Export] na barra de ferramentas da caixa de diálogo de dados do CCM painel. Isto abre uma nova caixa de diálogo onde você pode especificar o local e o nome do arquivo que você está exportando, e você pode selecionar se todos os CCMs e painéis devem ser exportados, ou se apenas um será escolhido.

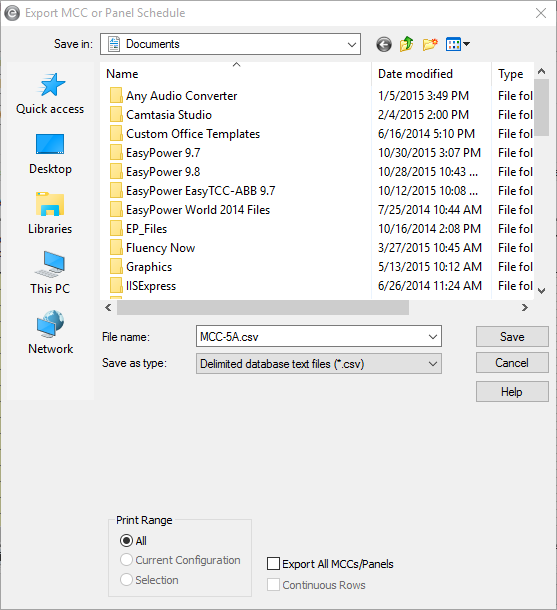

Figura 6:2 Caixa de Diálogo de Exportação para Lista de Cargas de CCMs e Painéis

Opção Descrição
Salvar como tipo Você pode salvar uma lista de cargas como um arquivo em formato de planilha CSV ou de figura WMF.
Faixa de Impressão

Escolha uma das seguintes.

  • Tudo [All]: Imprime todas as colunas possíveis da aba Descrição [Description].
  • Configuração Atual [Current Configuration]: Imprime somente as colunas que aparecem na configuração atual.
Expoertar Todos os CCMs/Painéis Quando se limpa, apenas este CCM ou Painel é exportado. Quando esta caixa de seleção está marcada, todos os CCMs e Painéis são exportados.

Aba Resumo [Summary Tab]

A aba Resumo [Summary] da caixa de diálogo Dados do CCM [MCC Data] provê a carga total do CCM e a carga que deve ser usada no projeto.

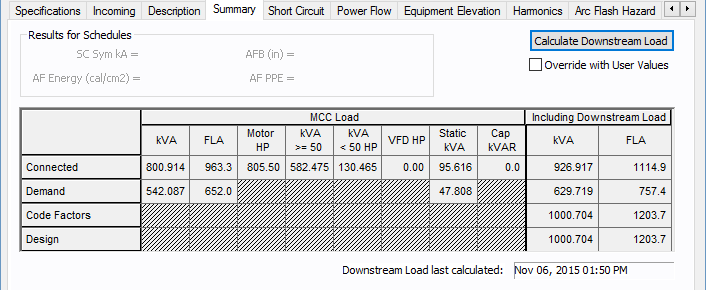

Figura 7:3 Aba Resumo da Caixa de Diálogo de Dados de CCM (Unidade US)

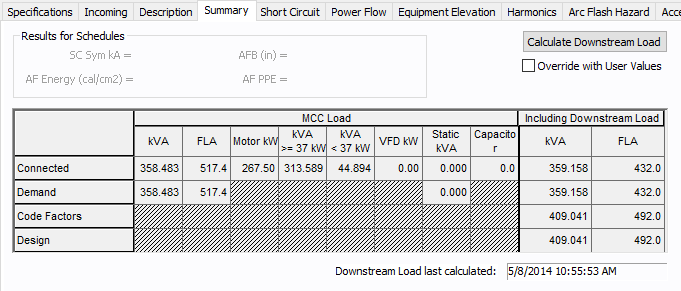

Figura 8:4 Aba Resumo da Caixa de Diálogo de Dados de CCM (Unidade Métrica)

Opção Descrição
Calcular Carga a Jusante Calcula a carga total no CCM, levando em conta a carga conectada, os fatores de demanda, e os fatores do código NEC.
Substitua com Valores do Usuário Esta caixa de seleção habilita você entrar com os dados na coluna Carga a Jusante Total - kVA [Total Downstream Load – kVA]

Planilha

A planilha tem duas seções – Carga do CCM [MCC Load] e Incluindo a Carga a Jusante [Including Downstream Load].

Opção Descrição

Carga do CCM

Esta seção de planilha provê um resumo das cargas supridas pelos alimentadores do CCM. As cargas de sub-CCMs e sub-painéis não são incluídas nesta seção.
kVA Total Esta é a carga agregada.
In [FLA] Total Corrente total de carga em Ampères.
HP do  Motor [Motor HP] Os HP totais para os equipamentos com a coluna Status [Status] "Ligado" ["On"] da seção Descrição [Description].

kVA Motor >= 50 HP

kVA Motor >= 37 kW

kVA total para equipamentos conectados iguais ou maiores do que 50Hp (Unidade U.S.) ou 37 kW (Unidade Métrica).

kVA Motor < 50 HP

kVA Motor < 37 kW

kVA total para equipamentos conectados maiores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica).

HP VFD [VFD HP] ou kW

HP (Unidade U.S.) ou kW (Unidade Métrica) do Drive (VFD)
kVA Estático kVA Total das cargas.
kVAr do Capacitor Os kVArs totais de todos os capacitores.
(Cálculos)
Conexão kVA Conectado = [(SkW)2 + (SkVAR)2]1/2
Demanda

kVA Demanda = [S(kW * DF)2 + S(kVAR * DF)2] ½

Onde DF é o fator de demanda individual de cada circuito do CCM.
Fatores do Código

kVA do Fatores do Código = [(kWL + SkW)2 + (kVARL + SkVAR)2]1/2

Onde, kWL = Fator Mult Código * kW do maior motor do CCM.

KVARL = Fator de Mult Código * kVAR do maior motor do CCM.

Os kW e kVAr correspondem ao restante das cargas.

O fator de multiplicação do código é especificado em Ferramentas > Opções > Equipamentos [Tools > Options > Equipment].
Projeto

kVA de Projeto = kVA com Fator Código * Fator de Projeto

O fator de projeto é especificado em Ferramentas > Opções > Equipamentos [Tools > Options > Equipment].

Incluindo a Carga a Jusante [Including Downstream Load]

Isto provê a soma das cargas supridas pelos alimentadores que estão no CCM acrescida das cargas de sub-CCMs e sub-painéis.
kVA kVA Total de carga calculado. Você pode entrar com os seus próprios valores nesses campos marcando-se a caixa de seleção Substituir com Valores do Usuário [Override with User Values].
In [FLA] A corrente de plena carga (FLA) total calculada. Você pode entrar com os seus próprios valores nesses campos marcando-se a caixa de seleção Substituir com Valores do Usuário [Override with User Values].

Aba de Curto-Circuito

Figura 9:5 Aba Curto-Circuito da Caixa de Diálogo dos Dados do CCM (U.S.)

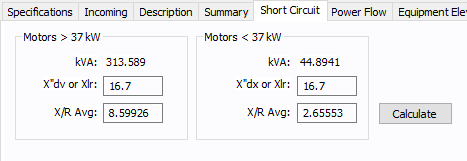

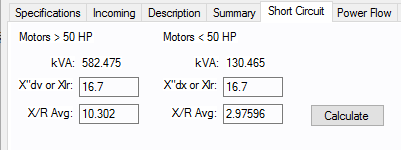

Figura 10:6 Aba Curto-Circuito da Caixa de Diálogo dos Dados do CCM (Métrico)

Opção Descrição

kVA >50Hp

kVA >37kW

kVA toal de motores que são maiores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica).
X"d ou Xrb É configurado como valor default para >50Hp (Unidade U.S.) ou 37kW (Unidade Métrica). Você pode entrar com o seu próprio valor e aplicá-lo a todos os motores maiores do que 50Hp ou 37kW.
X/R Méd [X/R Avg] Calcular [Calculate] preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio.

KVA <50Hp

kVA >37kW

kVA total de motores que são menores do que 50 Hp (Unidade U.S.) ou 37 kW (Unidade Métrica)
X"dx ou Xlr É configurado no valor default para <50Hp (Unidade U.S.) ou 37 kW (Unidade Métrica), mas você pode alterar isso. Você pode entrar o seu próprio valor e aplicá-lo a todos os motores menores do que 50Hp ou 37kW.
X/R Méd [X/R Avg] Calcular [Calculate] preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio.
Calcular Clique para calcular os X/R médios para motores maiores do que e menores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica)

Aba do  Fluxo de  Potência [Power Flow Tab]

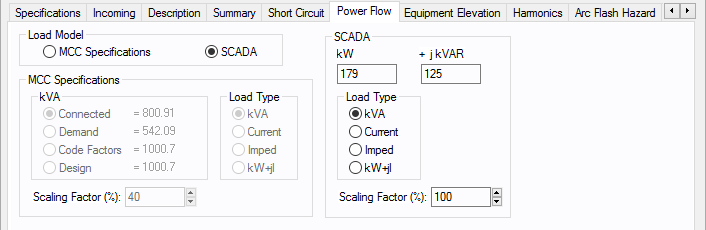

Figura 11:7 Aba de Fluxo de Potência da Caixa de Diálogo dos Dados de CCM

Opção Descrição
Modelo de Carga [Load Model] Habilita você a escolher os kVA de motor a partir das Especificações de dados do CCM a partir dos dados do SCADA (Controle Supervisório e Aquisição de Dados) [(Supervisory Control and Data Acquisition)]. Os dados SCADA podem ser lidos clicando-se em Arquivo > Importar [File > Import].
Especificações do CCM

kVA [kVA]: Seleciona o método usado para determinar os kilovolt-ampere para os cálculos de fluxo de potência. Escolha entre:

  • Conectado [Connected]: O kVA é determinado em função da carga definida na aba Descrição [Description] do CCM.
  • Demandada [Demand]: O kVA é determinado com base no fator de demanda. O fator de demanda é calculado pela relação entre as condições de carga máxima dividida pelo total de cargas conectadas. Isto é especificado na aba Descrição [Description] do CCM.
  • Código [Code]: O kVA é determinado pelos fatores de código. Os Fatores de Código são derivados dos fatores configurados na base de dados Propriedades de Arquivo [File Properties] na aba Fatores do Código [Code Factors] cuja referência é a NFPA 70 (NEC) artigo 220.40. Você pode visualizar ou editar os códigos na aba Descrição [Description] do CCM.
  • Projeto [Design]: O kVA é determinado em função dos fatores de projeto em combinação com os fatores do código. O fator de Projeto é configurado em Ferramenta > Opções [Tools > Options] na aba Equipamentos [Equipment]. Você pode visualizar ou editar o fator de projeto na aba Descrição [Description] do CCM.
Tipo de Carga [Load Type]

Os motores podem ser modelados de diversas maneiras nos cálculos de fluxo de potência.

  • Potência Constante [Constant kVA] - Este é o modelo mais comum. É conservativo, e resulta em valores de tensões um pouco menores do que seria medido no sistema real.
  • Corrente Constante [Constant Current] - Este modelo geralmente não é usado na modelagem de motores. Comparado com os outros modelos, é a modelagem que mais se aproxima da componente reativa do motor de indução,mas é tecnicamente incorreto porque os kW são relativamente constantes na faixa de tensão de trabalho de um motor de indução.
  • Impedância Constante [Constant Impedance] - Este modelo é usado para partida de máquinas de indução e síncronas e se aproxima do comportamento do motor em tensões baixas.
  • kW + j Corrente [kW + j Current] - Este modelo é a combinação dos modelos acima e é o que mais aproxima das características reais do motor em condições normais de operação.
Scaling Factor [Fator de Escala] Provê uma maneira fácil de ajustar a carga total de motor usada na determinaçao dos fluxos de potência. Alterando-se o fator de escala, o os HP reais (valor total conectado) introduzido no campo HP pode permanecer estático. Isto reduz erros de modelagem e elimina base de dados múltiplas para diferentes contingências.

Modelo SCADA [SCADA Model]

Os dados SCADA são derivados de tempo real, ou dados medidos, e convertidos para o formato ASCII que podem ser lidos pelo EasyPower. Os dados SCADA são lidos como sendo uma carga que tem um fator de escala de 100%. O valor de carga é multiplicado pelo fator de escala definido pelo usuário. Isto provê uma maneira de ajustar as cargas SCADA para definir novos casos.
kW O valor de kW é lido do arquivo SCADA no formato ASCII.
kVAr O valor de kVAr é lido do arquivo SCADA no formato ASCII.
Tipo de Carga [Load Type]

Os valores de dados SCADA podem ser modelados de diversas na solução de fluxo de potência. O tipo de carga SCADA é configurado num arquivo de formato ASCII, mas pode ser alterado por você.

  • Potência Constante [Constant kVA] - Este é o modelo mais comum. É conservativo, e resulta em valores de tensões um pouco menores do que seria medido no sistema real.
  • Corrente Constante [Constant Current] - Este modelo geralmente não é usado na modelagem de motores. Comparado com os outros modelos, é a modelagem que mais se aproxima da componente reativa do motor de indução,mas é tecnicamente incorreto porque os kW são relativamente constantes na faixa de tensão de trabalho de um motor de indução.
  • Impedância Constante [Constant Impedance] - Este modelo é usado para partida de máquinas de indução e síncronas e se aproxima do comportamento do motor em tensões baixas.
  • kW + j Corrente [kW + j Current] - Este modelo é a combinação dos modelos acima e é o que mais aproxima das características reais do motor em condições normais de operação.
Scaling Factor [Fator de Escala] Provê uma maneira fácil de ajustar a carga total SCADA usada na determinação do fluxo de potência. Alterando-se o fator de escala, os kW +j kVAR reais lidos do arquivo ASCII permanecem estáticos, entretanto a carga usada no fluxo de potência é ajustada por este fator.

Aba de Elevação do Equipamento

Veja Elevação do CCM para informações sobre esta aba.

Aba Harmônicos [Harmonics Tab]

Usar a aba Harmônicos [Harmonics] para indicar se este equipamento está introduzindo harmônicos no seu sistema de potência.

Figura 12:8 Aba Harmônicos [Harmonics Tab]

Opção Descrição
Tipo de Carga [Load Type]

O default é Linear [Linear], indicando que o equipamento não produz harmônicos. Escolhendo Harmônico [Harmonic] torna o equipamento uma fonte harmônica e outros campos nesta aba passam a ser editáveis.

Nota:
Para acionamentos de frequência ajustável (AFD), o Tipo de Carga [Load Type] é sempre Harmônico [Harmonic].
Para motores, o Tipo de Carga [Load Type] é Harmônico [Harmonic] se a caixa de seleção Com Acionamento de Frequência Ajustável (AFD) [With Adjustable Frequency Drive (AFD)] está marcada na aba Especificações [Specifications] do motor; de outra forma, será sempre Linear [Linear].
Corrente Fundamental

Usar para configurar a corrente fundamental. As opções são as seguintes:

  • Nos Dados Nominais [Equipment Rating] configure Corr Fundam [Fundm Amps] para os dados nominais do equipamento descritos na aba Especificações [Specifications] .
  • No Especificado pelo Usuário [User Specified] ativa o campo Corr Fundam [Fundm Amps], habilitando você a especificar um valor.

Para usar a corrente fundamental calculada pelo Power Flow, escolha Calculado a partir do Power Flow [Calculated from Power Flow] na área Soma da Tensao  Fundamental [Summation Fundamental Voltage] na caixa de diálogo Opções Harmônicas > Controle [Harmonics Options > Control].
Planilha Harmônica [Harmonic Spreadsheet]

Usar a planilha para introduzir o espectro harmônico produzido por este equipamento. Você pode usar até 30 harmônicos diferentes para cada equipamento. Na planilha, entre com a Ordem Harmônica [Harmonic Number] (tal como 5 para a 5a. harmônica), a Corrente Harmônica [Harmonic Current] em porcento da corrente fundamental, e o Ângulo da Corrente [Current Angle] em graus. Pela indicação do ângulo da corrente você pode simular os efeitos da defasagem angular do transformador nos retificadores de modo que possa haver o cancelamento harmônico apropriado. A ordem harmônica pode ser inteira ou não-interia.
Biblioteca de Carga [Library Load]

O espectro harmônico comum pode ser introduzido a partir da biblioteca. Para instruções de como introduzir as suas próprias informações harmônicas, veja Harmônicos com o Spectrum™ [Harmonics with Spectrum™]. Após selecionar uma biblioteca particular de espectro, a partir de Fabr [Mfr] e listas de Tipo [Type], clique em Importar [Import], e o espectro harmônico é introduzido na planilha dos harmônicos.
Fator da Resistência

O EasyPower permite o cálculo de RH de duas maneiras:

  • Resistência vairando com a potência da ordem harmônica (R-EXP):

    • RH = RFund * H R-EXP

  • Resistência variando com o valor percentual do fator das correntes parasitas (%ECF):

    • RH = RFund * (1+ECF*H2)/(1+ECF)

Os valores default do EasyPower para o efeito skin sobre a resistência R-EXP é 0.5.

Fatores de Correção Típicos da Resistência
  R-EXP %ECF

Transformador [Transformer]

0.5-1.0

1.0-3.0

Concessionária [Utility]

0.0-0.8

    -

Gerador [Generator]

0.3-0.6

    -

Linha/Cabo [Line/Cable]

0.5

    -

Reator [Reactor]

0.5-1.0

0.8-3.0

Motor [Motor]

0.2-0.4

    -

Aba Risco de Arc Flash

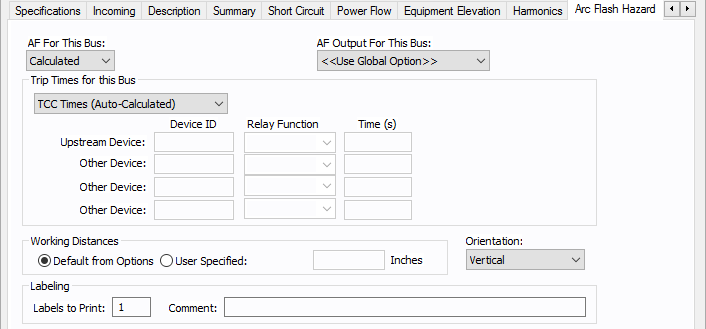

Figura 13:1 Aba Risco de Arc Flash dos Dados de CCM

Visto que o CCM pode analisado como uma barra, você também pode obter resultados de avaliação de Arc Flash para o CCM. A aba de Arc Flash é similar à dos dados de barra. Entretanto, o tipo de equipamento é forçadopara CCM/Painel, visto que um CCM não pode ser um outro tipo de barra. Você pode especificar o tempo de atuaçao como disponível na biblioteca default, a energia incidente ou pode entrar comos tempos de atuação diretamente nos campos. Para descrições detalhadas veja a Aba Risco de Arc Flash.

Aba Acessórios

Figura 14:2 Aba Acessórios

Opção Descrição
Descrição dos Acessórios Os acessórios para os tipos de equipamentos de distribuição podem ser especificados na caixa de diálogos de quadros, CCM ou barra. Você adiciona ou deletar ítens acessórios conforme necessidade de cada equipamento. Somente os ítens selecionados são mostrados nas saídas de lista de cargas.
Dados do Medidor
Nota Uma nota de acessório de até 1024 caracteres.
Demanda Máxima A demanda máxima da carga neste equipamento.
Fator de Potência O fator de potência do equipamento.
Data de Leitura A data em que o medidor foi lido ou a informação foi conseguida.
kVA
Fator de Segurança Percentual acima do kVA que irá ser multiplicado para calcular o novo valor de carga.
Carga com Fator de Segurança Montante de carga após a aplicação do fator de segurança.
Adicionado (Nova) Demanda de Carga Montante de carga especificado pelo usuário a ser adicionada ao equipamento.
Carga Demandada Nova Total Total de carga com fator de segurança e com as cargas demandadas adicionadas.
Amperes Totais Amperes baseados na carga demandada total.

Outras Abas

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

Informações Adicionais

Referência Técnica da Base de Dados Abas Comuns
Galeria de Mídias


www.easypower.com

EasyPower, LLC

7730 SW Mohawk St.

Tualatin, OR 97062

(503)655-5059

techsupport@easypower.com

feedback@easypower.com

Base Técnica do EasyPower

EasyPower Versão 10.0

Copyright © 2019 EasyPower, LLC. Todos os Direitos Reservados.

A última atualização da Ajuda [Help] foi realizada em 04/02/2019
